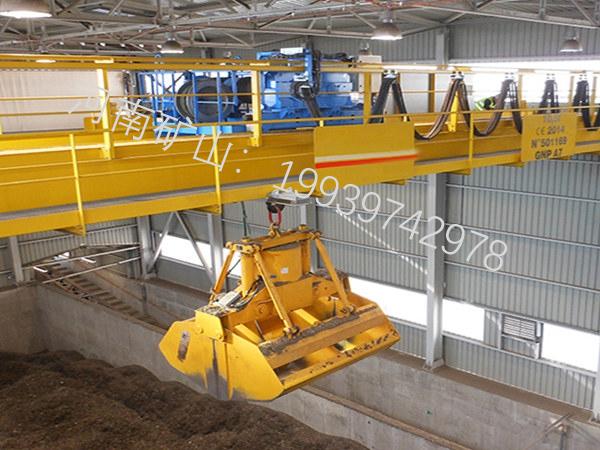

江苏宿迁QZ型抓斗桥式起重机生产厂家表示在江苏及周边地区的厂房改造、船舶仓底、隧道施工等场景中，客户常面临一个现实难题：作业区域上方管道密集、顶板较低，常规QZ型抓斗起重机因整机高度过大无法安装。即便勉强放入，抓斗提升行程受限，物料无法顺利卸入高处料斗。有限空间内既要保证抓斗的取料能力，又要控制整机高度，成为设计难点。以下是低净空QZ型抓斗起重机在有限空间作业中的几个关键设计思路： 一、起升机构下沉布置 常规设计中，起升卷扬装置完全安装在小车架上平面，占据较大高度。低净空方案将卷筒与减速机下沉至主梁之间的空间，电机则布置于小车架侧面或端部。卷筒中心线高度降低约300至500毫米，使吊点更接近主梁下盖板。某江苏环保企业的抓斗起重机安装在高度仅6米的厂房内，采用下沉式布置后，抓斗开启状态下的上极限位置提升了约400毫米，满足了卸料要求。 二、扁平化抓斗结构 常规抓斗的上承梁与下承梁之间距离较大，闭合状态下的整体高度偏高。低净空抓斗通过优化颚板曲线和连杆机构，缩短上下承梁间距。同时，将撑杆由竖直布置改为倾斜式，使抓斗闭合时的轮廓更趋扁平。某江苏再生资源公司的应用案例显示，采用扁平抓斗后，同一起升高度下可多提升约350毫米的有效行程。 三、主梁变截面设计 在保证刚度的前提下，主梁跨中区域维持标准高度以满足垂直承载，两端区域高度收窄以让出起升机构的下沉空间。变截面过渡段采用圆弧或折线形式，避免应力集中。某江苏某电厂的低净空抓斗起重机，主梁端部高度比跨中减少约25%，成功避让了厂房顶部的消防管道。 四、小车轨距与抓斗宽度匹配 低净空设计需要尽可能压缩小车轨距，使主梁间距减小，从而降低起升机构下沉的难度。但轨距过小会影响抓斗的张开宽度。解决思路是采用双卷筒单电机驱动，两个卷筒分别控制两组钢丝绳，在不增加小车宽度的前提下保持抓斗的张开能力。某江苏码头使用的低净空抓斗桥机，小车轨距控制在2.5米以内，抓斗张开宽度仍达到1.8米。 五、滑轮组下置与倍率调整 常规设计中，定滑轮组固定在小车架上方。低净空方案将定滑轮组通过支架下探至主梁下盖板附近，缩短了上下滑轮组之间的垂直距离。同时，适当降低滑轮组的倍率，从6倍调整为4倍，虽然单绳拉力增大，但滑轮组占用的纵向空间随之减小。某江苏某钢铁厂反馈，倍率调整后起升速度略有提升，但整机高度降低了约280毫米。 六、扁平缓冲与扁电缆 端部缓冲器选用扁平橡胶块替代传统圆筒形缓冲器，安装位置与车轮组错开，避免额外增加整机高度。电气和控制电缆采用扁电缆，侧挂于主梁腹板外侧，取代垂直悬挂的圆电缆，减少下方空间的占用。 七、开闭机构紧凑化 抓斗的开闭机构通常位于上承梁上方。低净空设计将开闭卷扬与起升卷扬集成在同一减速机两侧，共用动力源。开闭钢丝绳的导向滑轮也尽可能贴近上承梁表面，减少突出高度。 江苏某化工企业的低净空QZ型抓斗起重机安装在高度7.2米的车间内，用于抓取腐蚀性散料。采用上述方案后，整机高度控制在1.6米以内，抓斗上极限距离主梁下盖板仅420毫米。设备投用后，操作人员反映抓斗卸料时与料斗入口的间距明显改善，物料撒漏情况减少。另一家江苏某再生能源公司反馈，低净空设计使其原有的低矮厂房无需改造即可安装抓斗设备，节省了土建投入。 客户在评估低净空QZ型抓斗起重机时，可重点关注三个尺寸参数：抓斗闭合状态下的整机高度、吊点至主梁下盖板的距离、以及小车轨距与抓斗宽度的匹配关系。低净空设计是对整机布置的系统性调整，需根据现场实际障碍物位置进行定制计算。 江苏宿迁QZ型抓斗桥式起重机销售厂家以用户满意为宗旨，不断改进产品性能，始终坚持质量为本、诚信为本的经营方针，赢得了广大用户的信赖与支持，并获得市场的广泛赞誉。 联系方式：张经理 19939742978 网址：https://www.hnkuangshanqzj.com/
